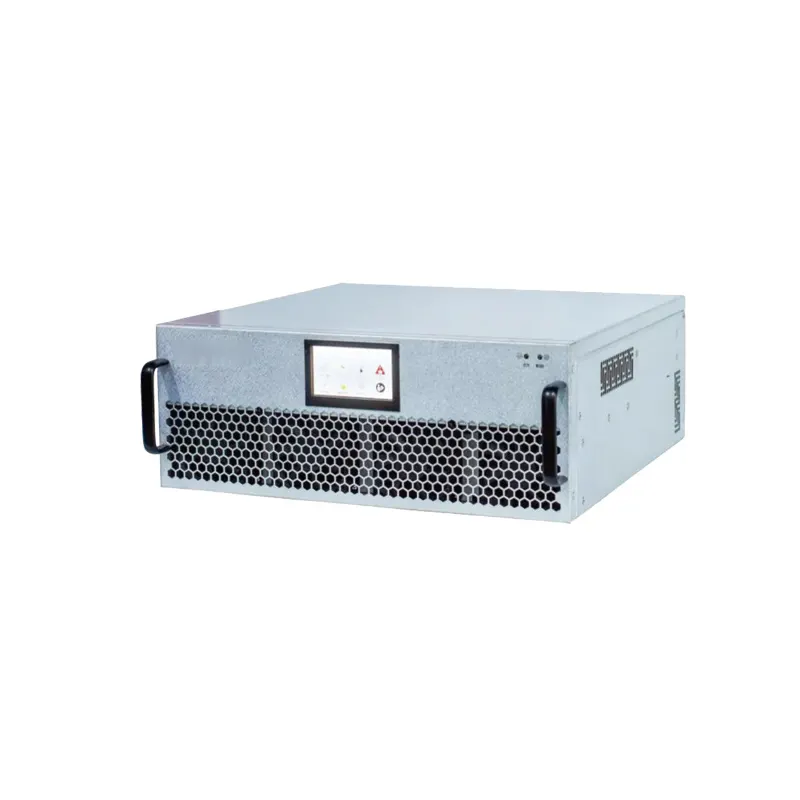

El filtro de potencia activo MV APF SVG de la fábrica Wzonpa está diseñado para monitorear, analizar y compensar dinámicamente la distorsión armónica en tiempo real, asegurando un funcionamiento estable y eficiente de la red. Al integrar el control inteligente DSP y la tecnología de inversor IGBT, MV Active Power Filter APF SVG ofrece una inyección de corriente precisa para cancelar armónicos no deseados y mejorar la eficiencia del sistema.
El MV Active Power Filter APF SVG utiliza un CT externo para detectar la corriente de carga en tiempo real. Mediante el cálculo DSP de alta velocidad, se extraen los componentes armónicos y se genera una corriente de compensación inversa. El inversor inyecta esta corriente de nuevo a la red, consiguiendo una eliminación instantánea de armónicos y una corrección del factor de potencia.
Alta eficiencia ≥97%, reduciendo significativamente la pérdida de energía
La respuesta rápida <10 ms garantiza la corrección en tiempo real
Operación paralela ilimitada para una expansión flexible del sistema
Compensación multifunción: armónicos, potencia reactiva y desequilibrio.
Refrigeración de aire inteligente con bajo nivel de ruido <65dB
Protección avanzada que incluye sobretensión, cortocircuito y falla del inversor
MV Active Power Filter APF SVG garantiza un rendimiento estable incluso en condiciones de carga complejas.
MV Active Power Filter APF SVG se aplica ampliamente en:
Plantas industriales de fabricación con cargas no lineales.
Sistemas de energía renovable, como parques eólicos y solares.
Centros de datos que requieren calidad de voltaje estable
Industrias metalúrgica, minera y petroquímica.
Grandes edificios comerciales y centros de transporte.
La inspección periódica de los sistemas de refrigeración y las conexiones CT garantiza la estabilidad a largo plazo. El control de polvo, la supervisión del firmware y la calibración periódica de parámetros ayudan a mantener un rendimiento óptimo del filtro de potencia activo MV APF SVG en funcionamiento continuo.
En comparación con los filtros pasivos tradicionales, MV Active Power Filter APF SVG proporciona compensación adaptativa en lugar de filtrado fijo. Responde dinámicamente a los cambios de carga, evita el riesgo de resonancia, admite la supresión multiarmónica (>97%) y ofrece mayor precisión y escalabilidad, lo que la convierte en una inversión a largo plazo más confiable.
| Tamaño | 400V |
| 50A-450A | |
| Tensión nominal de línea de entrada | 380V(-40%~+20%) |
| Frecuencia de alimentación | 50/60 Hz (rango 45Hz~62Hz) |
| Número de paralelos | ilimitado |
| Eficiencia general | ≥97% |
| Estructura de la red eléctrica | tres fase tres hilos cuatro fases cuatro hilos |
| transformador de corriente | 150/5~10000/5 |
| Topología del circuito | tres nivel |
| Índice de rendimiento | |
| Compensación armónica | apoyo |
| Compensación reactiva | apoyo |
| Compensación de desequilibrio | apoyo |
| rango armónico | >97% |
| Tiempo de respuesta rápido | <100 μs |
| Tiempo total de respuesta | <10 ms |
| Factor de potencia objetivo | capacitivo La sensibilidad es continuamente ajustable. |
| Frecuencia de conmutación | 10kHz |
| Tipo de enfriamiento | inteligente refrigeración por aire |
| etiqueta de ruido | <65dB |
| Interfaz de comunicación | RS485, CAN, interfaz de red |
| Acuerdo de comunicación | generales protocolo eléctrico, protocolo Modbus |
| Módulo dis la interfaz Función de protección |
LCD pantalla táctil multifunción a color |
| Protección de sobretensión, cortocircuito, inversión del inversor y sobre compensación | |
| Alarma de falla | Sí |
| Ambiental requisito | |
| Altitud | ≤1500 mm, Entre 1500 y 4000 m, según GB/T3859-2, cada 100 m de aumento, el la potencia se reduce en 1 |
| Temperatura de funcionamiento | -10℃~+40℃ |
| Humedad relativa | 5%~95%,sin condensación |
| Grado de protección | Otro Los niveles de IP se pueden personalizar |
